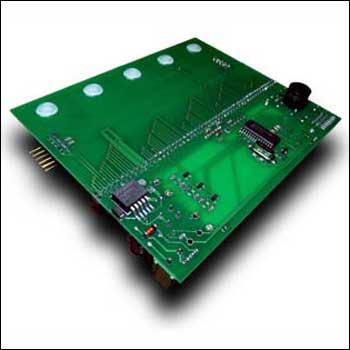

Материнская плата BM9303 позволяет собрать систему из 5 модулей с встроенным стабилизированным источником питания, графическим ЖКИ с цветной RGB подсветкой, клавишами управления, звуком.
Краткая характеристика:
Количество портов для подключения модулей серии BM93ХХ . . . . . . . . . . . . . . 5
Количество портов расширения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Интерфейс портов расширения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I2C
Максимальное количество плат в расширении . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Микроконтроллер . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PIC18F2520
Звук . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Да
Жидкокристаллический индикатор: . . . . . . . . . . . . . . . . . 32 x 128 RGB подсветка
Количество клавиш управления . . . . . . . . . . . . . . . . . . . . . . . 4 с расширением на 8
Электропитание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9B…30В DC
Температурный диапазон . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 ...+40C
Габаритные размеры . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107,3 x 127 x 20 мм
Для увеличения вычислительной мощности и каналов ввода-вывода у конструируемой системы, платы легко объединяются установленными на борту разъемами для расширения конфигурации. Собранная конструкция имеет возможность монтажа на DIN-рейку.
